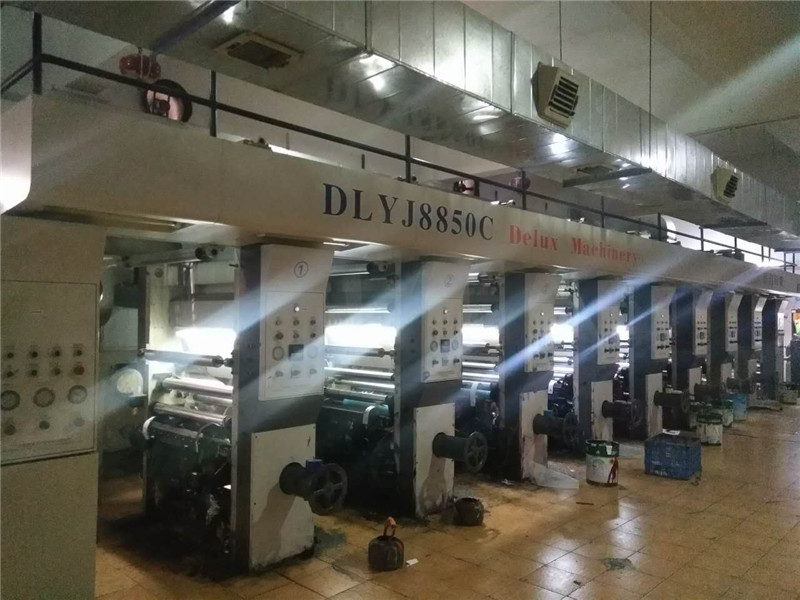

佛山某印刷厂废气治理工程案例

返回列表 来源:名峰环保


印刷废气来源及成分

印刷废气是印刷制品在生产烘干过程中使用的油墨溶剂、涂料加工挥发的有机废气。印刷工艺有凹版印刷,覆膜印刷等印刷工艺,凹版印刷又称滚筒印刷、柔板印刷。是印刷工艺中废气排放量做多的工艺。凹版印刷分8色、9 色、10色,废气成分含乙酯、PM、乙酸乙酯、异丙醇、正丙醇等有机成分。

印刷废气产生来源工艺图



选用工艺

印刷行业是有机废气排放的主要行业之一,印刷行业在生产过程中需要大量使用油墨和调整油墨粘度的稀释剂。在印制品干燥时,油墨与稀释剂会排放大量含有乙酯、PM、乙酸乙酯、异丙醇、正丙醇等挥发性有机物质的工业废气。广东名峰环保科技有限公司针对印刷废气大风量、低浓度的特点采用分子筛转轮吸附浓缩+催化燃烧工艺进行印刷废气净化处理。

处理工艺简述

对于印刷行业废气,大部分为大风量、低浓度的有机废气,针对此类废气应首先对废气进行浓缩处理,将其转变为小风量、高浓度的有机废气,然后再进入催化燃烧设备进行氧化处理,有机物转变为二氧化碳和水后直接达标排放。

印刷产生的废气通过进风口进入过滤器将废气过滤,再进入分子筛转轮吸附净化,采用沸石转轮吸附浓缩对低浓度、大风量工业废气中的VOCs进行浓缩处理,对浓缩后的高浓度、小风量的污染空气采用催化氧化方法进行分解净化。

具有蜂窝状结构的沸石转轮被安装在具有:吸附、再生、冷却三个区的壳体中,在调速马达的驱动下以每小时1~6转的速度缓慢回转。VO废气由鼓风机送到沸石转轮的吸附区,vocs废气在通过沸石转轮蜂窝状通道时,所含VOCs成分被吸附剂所吸附,空气得到净化。随着吸附转轮的回转,接近吸附饱和状态的吸附转轮进入到再生区,在与高温再生空气接触的过程中,VOCs被脱附下来进入到再生空气中,沸石转轮得到再生。再生后的沸石转轮经过冷却区冷却降温后,返回到吸附区,完成吸附/脱附/冷却的循环过程。

设备优点:

1、吸附、脱附效率高降低后端终处理设备的成本;

2、沸石转轮吸附VOCs所产生的压降极低,可大大减少电力能耗;

3、浓缩倍数达到5-20倍,使原本大风量、低浓度的VOCs废气,转换成低风量、高浓度的废气,大大缩小后处理设备的规格,运行成本更低;

4、整体系统采预组及模块化设计,具备了小的空间需求,且提供了持续性及无人化的操控模式;

5、系统自动化控制,单键启动,操作简单,并可搭配人机界面监控重要操作数据。经过转轮浓缩后的废气,可达到排放标准.
